Sähköpotkulaudan moottorin ja hall-anturien kytkentä

Onko sähköpotkulaudan moottori jumissa, pitääkö se rumaa rohisevaa ääntä, tai nykiikö rengas, kun painat kaasua? Nämä ovat erittäin yleisiä oireita, kun harjattoman sähkömoottorin (BLDC) ja ohjausyksikön (controller) väliset johdot on kytketty väärin. Tämä ongelma tulee usein vastaan, kun sähköpotkulautaan tai sähköpyörään vaihdetaan uusi moottori tai ohjain, ja johtojen värit eivät täsmääkään suoraan keskenään.

Ratkaisu ongelmaan on oikean johdotusjärjestyksen löytäminen. Oheinen anturoitujen BLDC-moottoreiden johdotuskaavio auttaa sinua ratkaisemaan ongelman systemaattisesti ja turvallisesti.

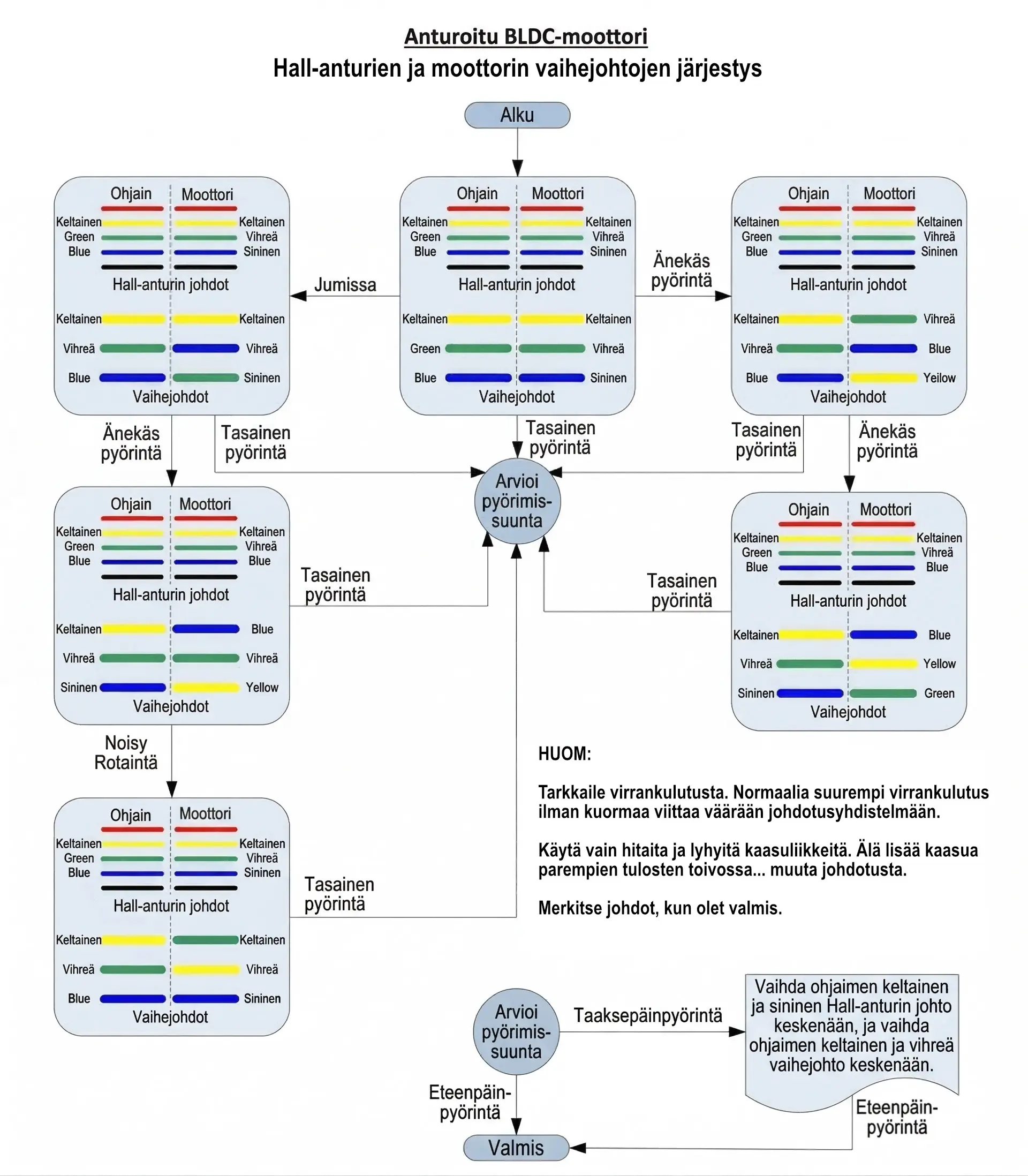

Sähköpotkulaudan BLDC moottorin ja Hall-anturin johdotuskaavio.
HUOM: Moottorien vaihejohtimien ja hall-anturien johtimien värit poikkeavat usein mallien välillä.

Miksi harjaton sähkömoottori jumittaa tai pitää ääntä?

Sähköpotkulaudoissa ja sähköpyörissä käytetään yleisesti anturoituja BLDC-moottoreita. Niissä on kolme paksua vaihejohtoa (virransyöttö) sekä viisi ohuempaa johtoa, joista kolme on Hall-anturin signaalijohtoja (yleensä keltainen, vihreä ja sininen).

Hall-anturit kertovat ohjausyksikölle moottorin roottorin tarkan asennon. Jos vaihejohdot ja Hall-anturin johdot ovat epäsynkronissa keskenään (eli väärässä järjestyksessä), ohjain syöttää virtaa väärään aikaan. Tämän seurauksena:

  • Moottori on täysin jumissa: Magneettikentät kumoavat toisensa ja pyörä vastustaa pyörimistä.
  • Äänekäs pyörintä tai nykiminen: Moottori saattaa pyöriä hieman, mutta se pitää voimakasta ääntä, tärisee ja käy raskaasti.

Miten luet BLDC-moottorin johdotuskaaviota?

Sivulta löytyvä kaavio on vianetsintäpuu, jonka avulla löydät oikean kytkennän kokeilemalla. Sen tarkoitus on estää satunnainen arvaileminen ja tarjota looginen polku oikeaan lopputulokseen.

Kaavion käyttö on yksinkertaista:

  1. Aloita peruskytkennästä (Alku): Kytke samanväriset johdot yhteen (keltainen keltaiseen, vihreä vihreään, sininen siniseen) sekä vaihejohdoissa että Hall-antureissa.
  2. Testaa ja arvioi: Käännä kaasua erittäin kevyesti. Seuraa kaavion nuolia sen mukaan, mitä tapahtuu:
    • Jos moottori on jumissa, siirry kaavion osoittamaan seuraavaan johdotuskokeiluun.
    • Jos tuloksena on äänekäs pyörintä, siirry kaavion osoittamaan korjausvaiheeseen.
    • Jos tuloksena on tasainen pyörintä, olet löytänyt yhden oikeista yhdistelmistä.
  3. Tarkista pyörimissuunta: Kun moottori pyörii pehmeästi ja äänettömästi, arvioi pyörimissuunta. Jos rengas pyörii taaksepäin, kaavion oikeassa alakulmassa on tarkka ohje (Tulokset ja Ohjeet), mitkä kaksi Hall-johtoa ja vaihejohtoa sinun pitää vaihtaa keskenään saadaksesi suunnan vaihdettua eteenpäin.

Tärkeät testausohjeet – Älä polta kontrolleria/ohjainta!

Väärä kytkentä voi pahimmillaan rikkoa ohjausyksikön. Noudata aina näitä sääntöjä, kun etsit oikeaa johtoyhdistelmää:

  • Tarkkaile virrankulutusta: Jos mahdollista, seuraa ampeerimäärää. Normaalia suurempi virrankulutus ilman kuormaa (rengas ilmassa) kertoo heti väärästä johdotuksesta.
  • Käytä kaasua varovasti: Tee vain hitaita ja lyhyitä kaasutuksia.
  • Älä koskaan yritä “pakottaa” moottoria: Jos moottori jumittaa tai pitää ääntä, älä lisää kaasua siinä toivossa, että se lähtisi pyörimään. Päästä irti kaasusta heti ja vaihda johdotusta kaavion mukaisesti.
  • Merkkaa johdot: Kun oikea yhdistelmä löytyy, merkitse johdot teipillä, jotta muistat ne myöhemmin!

Jos tarvitset apua moottorin kytkennässä, sähköpotkulautahuoltomme pystyy auttamaan.
