Kontrolleri ja näyttö 36/48V 15A

Esittely

Laadukas sähköpotkulaudan ohjausyksikkö-, näyttö- ja kaapelisarja. Korkealaatuinen ja valmis asennussarja sähköpotkulaudan sähköjärjestelmän uusimiseen, korjaukseen tai päivittämiseen. näyttöön kiinnitetyn välikaapelin pituus n.175 cm.

Sisältää selkeän QS-S4 LCD-näytön integroidulla kaasukahvalla sekä yhteensopivan ohjausyksikön (kontrollerin). Sarjalla vältät osien väliset yhteensopivuusriskit, mikä tekee lautasi vianetsinnästä ja korjaamisesta vaivatonta.

Tässä sarjassa ei ole erillistä tai irrotettavaa välikaapelia näytön ja ohjausyksikön välillä. Välikaapeli on valmiiksi integroitu suoraan näyttöyksikköön. Noin 175 cm pituinen johto riittää helposti pitkiinkin sähköpotkulautarunkoihin ja tankorakenteisiin, mikä varmistaa siistin ja suoraviivaisen asennuksen ilman ylimääräisiä jatkoliitoksia pystyputken sisällä.

Tärkeimmät hyödyt ja ominaisuudet

• Täydellinen sarja: Sisältää kontrollerin, QS-S4-näytön ja näyttöön kiinnitetyn välikaapelin helppoa asennusta varten.
• Vankka suorituskyky: 15A virransyöttö takaa vakaan ja tehokkaan toiminnan vaativassakin ajossa.
• Kaksitoiminen jännite: Laite tunnistaa ja tukee automaattisesti sekä 36V että 48V akkujärjestelmiä.
• Optimoitu tehoalue: Suunniteltu toimimaan saumattomasti nimellisteholtaan 350W moottoreiden kanssa.
• Monipuolinen älynäyttö: Seuraa ajotietoja reaaliajassa ja mukauta sähköpotkulaudan asetuksia (P-asetukset) tarpeesi mukaan.

Näytön toiminnot ja P-asetukset

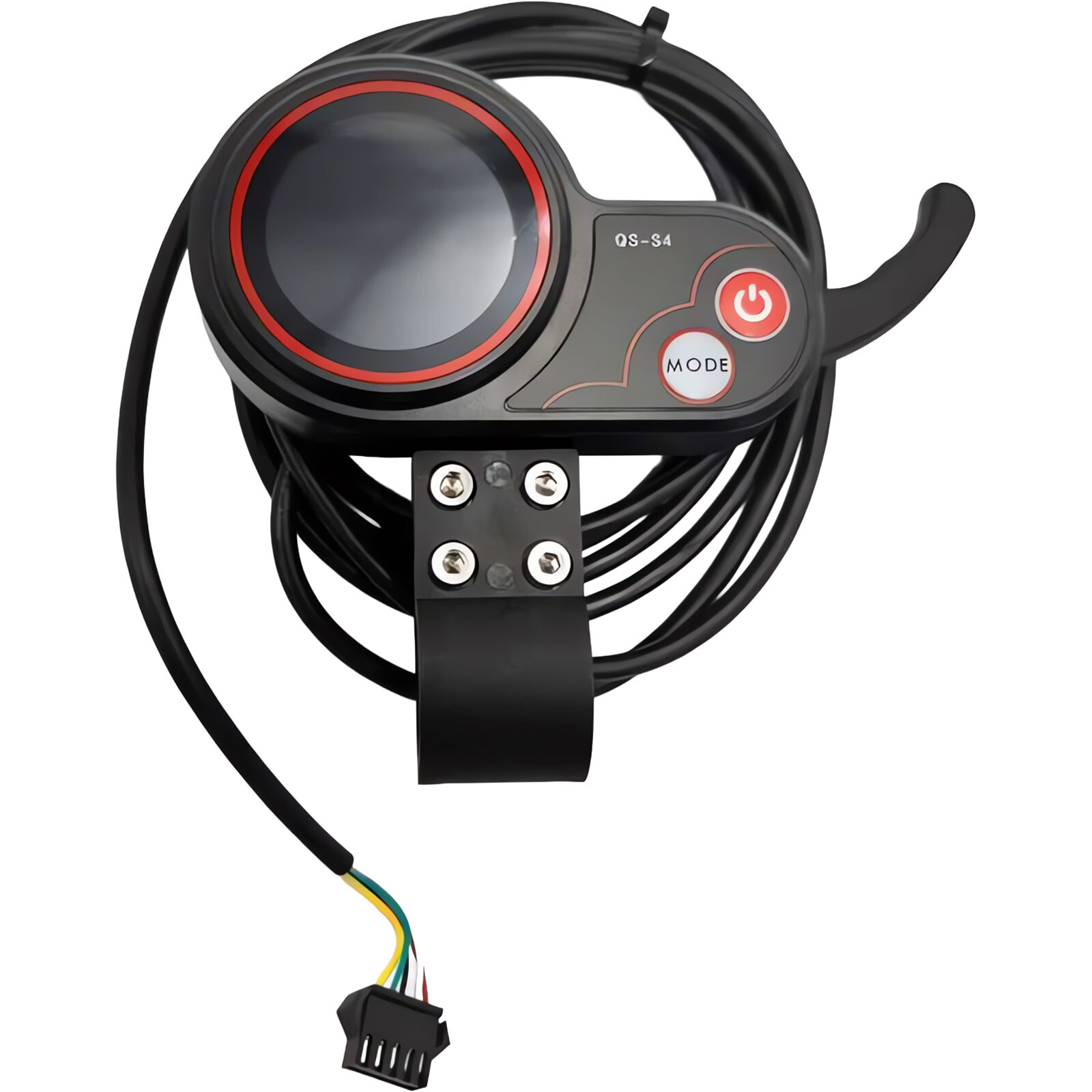

QS-S4 LCD-näyttö toimii ajotietokoneena ja sisältää integroidun sormikaasun. Näytön avulla voit seurata ja säätää seuraavia ominaisuuksia:

• Ajotietojen seuranta: Nopeus, vaihde/ajotila, akun jännite, matkamittari (ODO) ja trippimittari (TRIP).
• Ajonäkymän vaihtaminen: Paina virtapainiketta lyhyesti laitteen ollessa päällä. Näkymä vaihtuu seuraavasti:
  • ODO: Kokonaismatkamittari.
  • TRIP: Osamatkamittari.
  • VOL: Akun reaaliaikainen jännite voltteina.
  • TIME: Käyttöaika.
• Vakionopeudensäädin: Mahdollisuus kytkeä automaattinen vakionopeudensäädin päälle tai pois (P17).
• Lähtötavan valinta: Vaihda turvallisen potkulähdön (Non-zero start) ja välittömän kaasulähdön (Zero start) välillä (P09).
• Asetukset ja rajoitukset: Renkaan koon määritys (P06) nopeusmittarin kalibroimiseksi, nopeusrajoituksen asettaminen (P08) sekä automaattinen virransäästötila (P04).
• Vikakoodien diagnostiikka: Näyttö ilmoittaa mahdollisista jarrujen, moottorin tai kontrollerin sähkövioista suoraan ruudulle.

Tekniset tiedot ja yhteensopivuus

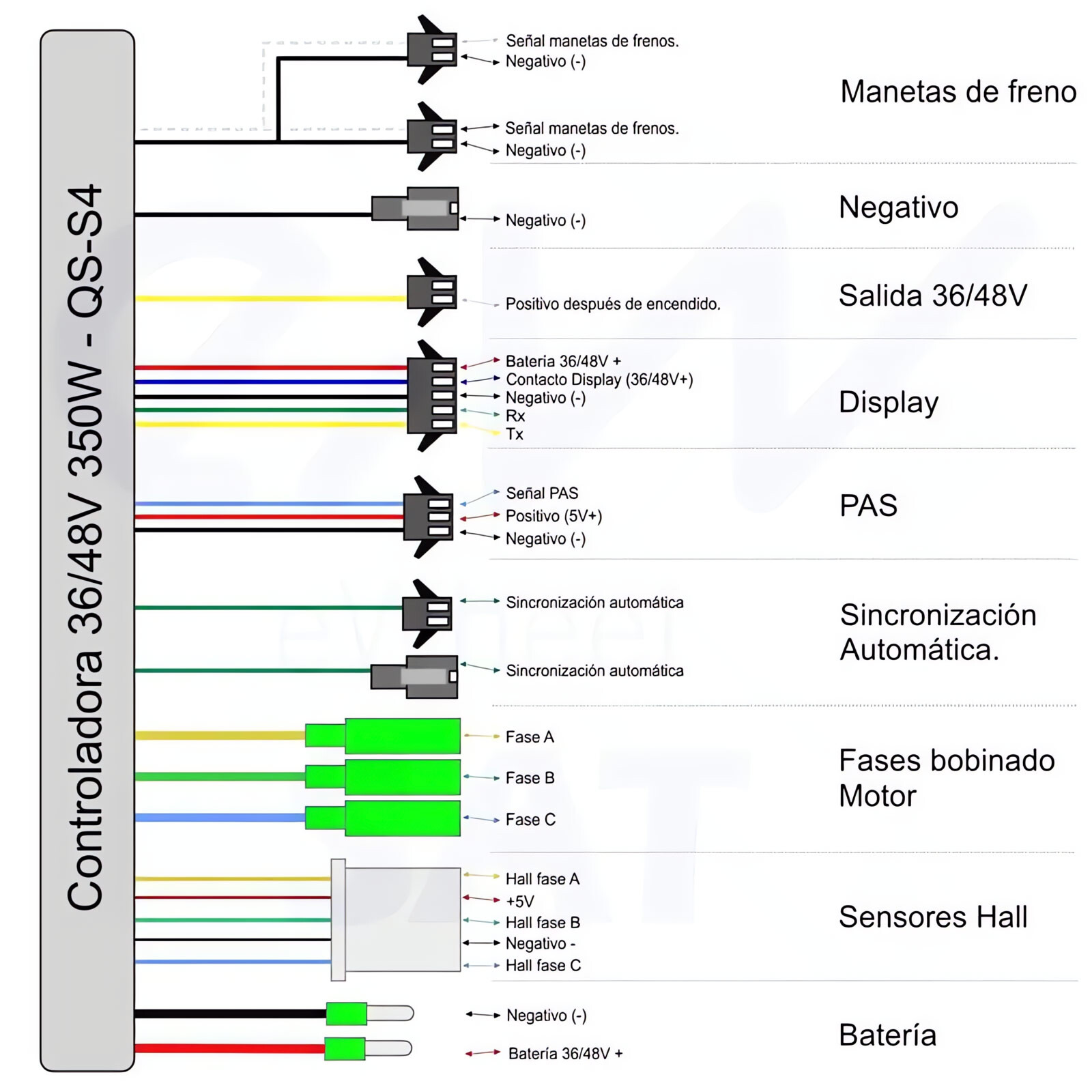

• Näyttömalli: QS-S4 (5-pinninen liitin suoraan kontrolleriin)
• Jännite: 36V / 48V (yhteensopiva molempien kanssa)
• Maksimivirta: 15A
• Tuettu moottoriteho: 350W

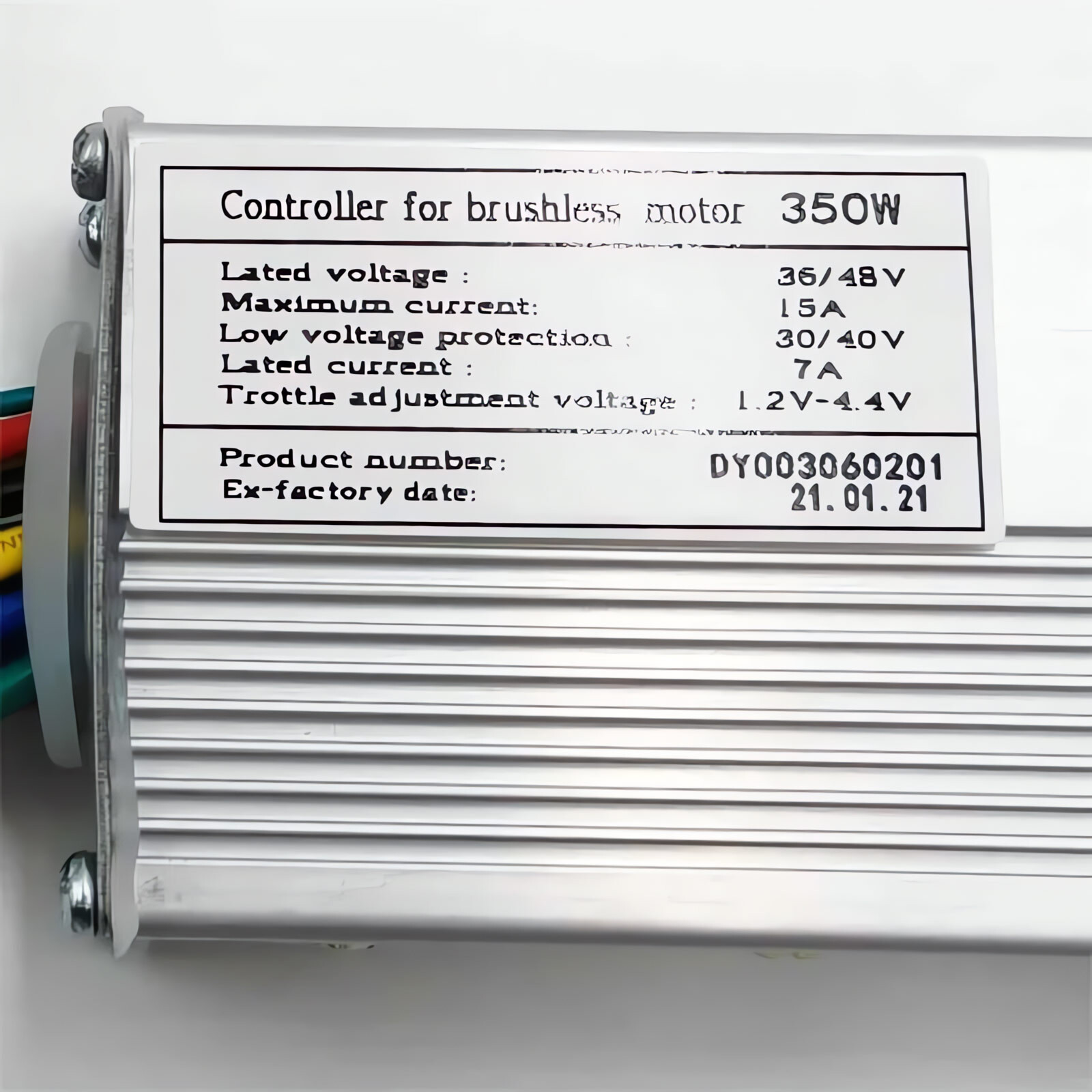

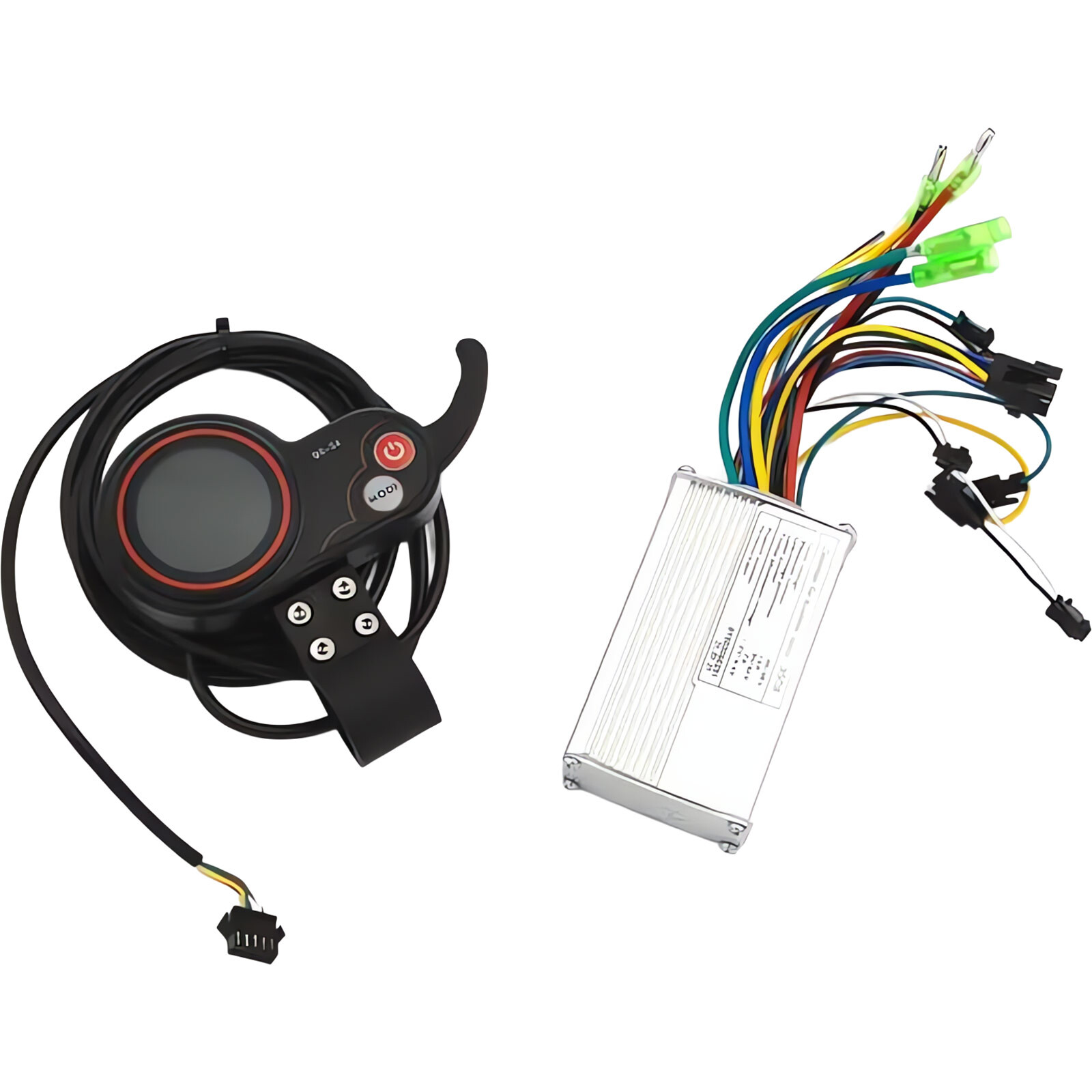

• Paketin sisältö: Kontrolleri (ohjausyksikkö), LCD-näyttö, Näyttöön integroitu näytön ja kontrollerin välikaapeli
• Yhteensopivuus: Soveltuu laajasti eri merkeille.

Asennus ja käyttö

Varmista ennen tilaamista sähköpotkulautasi nykyisen akun jännite, moottorin teho (W) sekä liittimien tyyppi. Katkaise virta ja irrota akku aina ennen vanhojen osien irrottamista ja uuden sarjan kytkemistä.
