Kontrolleri ja näyttö välikaapelilla 36/48V 20A

Esittely

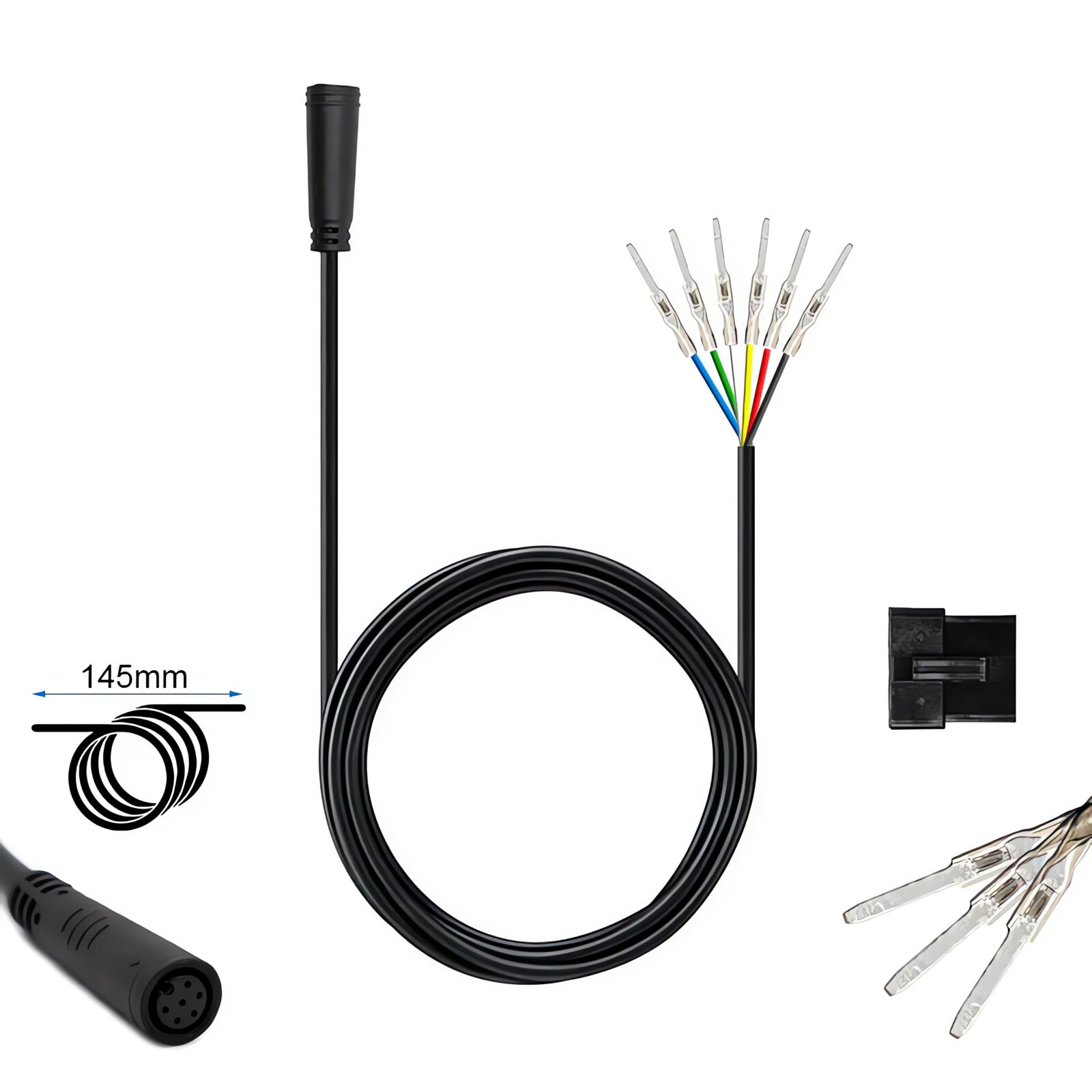

Laadukas sähköpotkulaudan ohjausyksikkö-, näyttö- ja kaapelisarja. Se on suunniteltu sähköpotkulautojen sähköjärjestelmien päivitykseen ja korjaukseen. Välikaapelin pituus n.145 cm.

Tärkeimmät hyödyt ja ominaisuudet

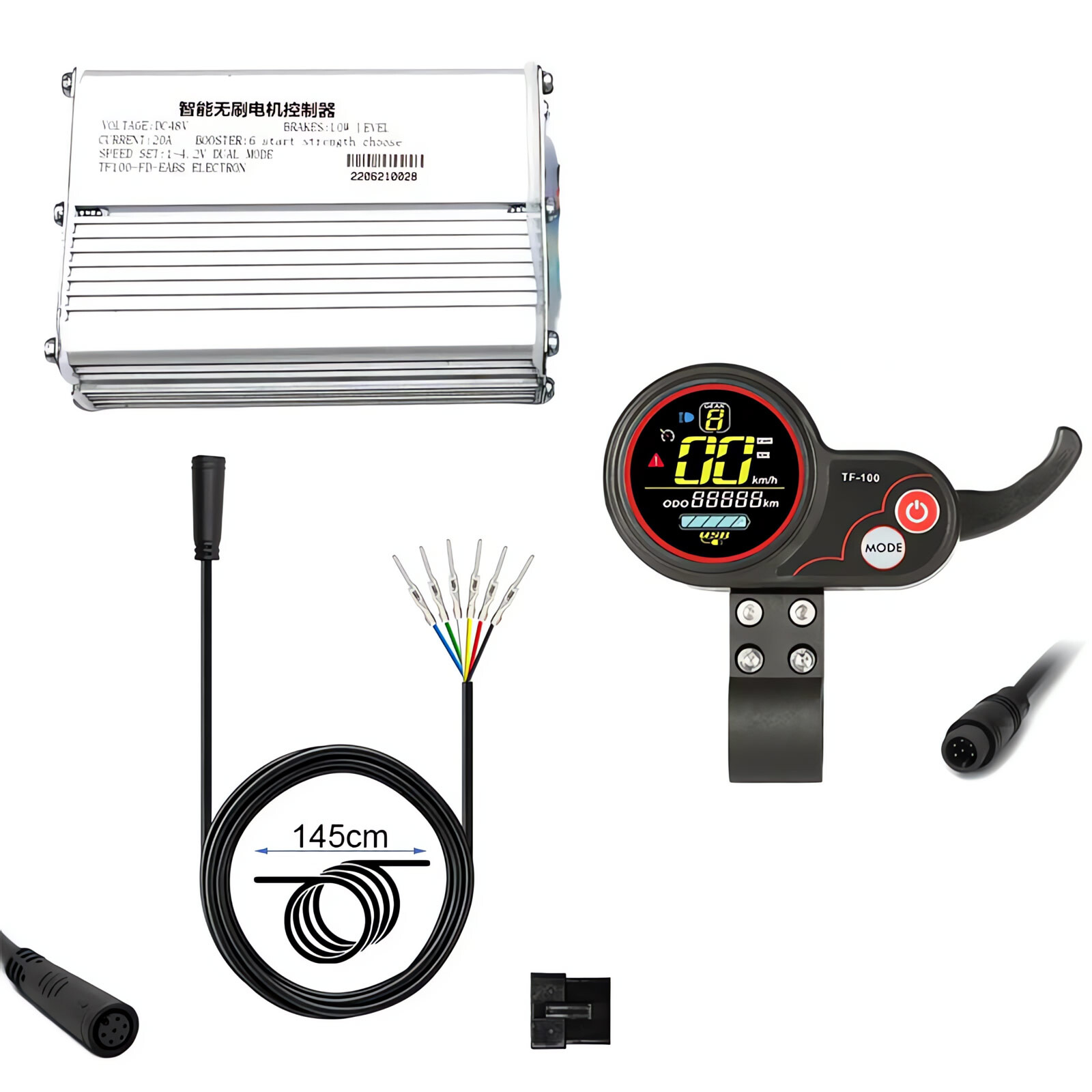

• Täydellinen sarja: Sisältää kontrollerin, TF-100-näytön ja välikaapelin helppoa asennusta varten.
• Vankka suorituskyky: 20A virransyöttö takaa vakaan ja tehokkaan toiminnan vaativassakin ajossa.
• Kaksitoiminen jännite: Laite tunnistaa ja tukee automaattisesti sekä 36V että 48V akkujärjestelmiä.
• Optimoitu tehoalue: Suunniteltu toimimaan saumattomasti 500W–800W moottoreiden kanssa.
• Monipuolinen älynäyttö: Seuraa ajotietoja reaaliajassa ja mukauta sähköpotkulaudan asetuksia (P-asetukset) tarpeesi mukaan.

Näytön toiminnot ja P-asetukset

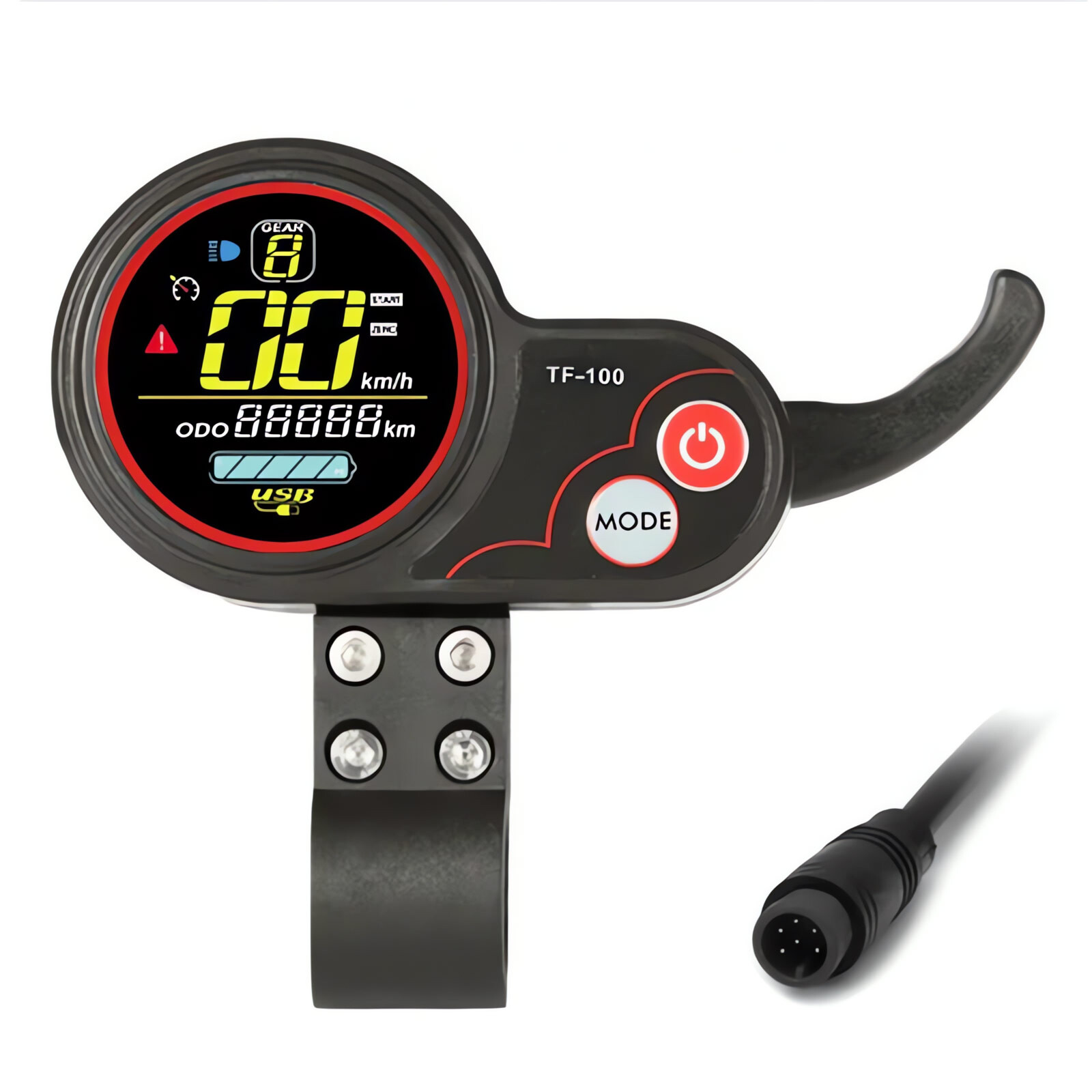

TF-100 LCD-näyttö toimii ajotietokoneena ja sisältää integroidun sormikaasun. Näytön avulla voit seurata ja säätää seuraavia ominaisuuksia:

• Ajotietojen seuranta: Nopeus, vaihde/ajotila, akun jännite, matkamittari (ODO) ja trippimittari (TRIP).
• Ajonäkymän vaihtaminen: Paina virtapainiketta lyhyesti laitteen ollessa päällä. Näkymä vaihtuu seuraavasti:
  • ODO: Kokonaismatkamittari.
  • TRIP: Osamatkamittari.
  • VOL: Akun reaaliaikainen jännite voltteina.
  • TIME: Käyttöaika.
• Vakionopeudensäädin: Mahdollisuus kytkeä automaattinen vakionopeudensäädin päälle tai pois (P17).
• Lähtötavan valinta: Vaihda turvallisen potkulähdön (Non-zero start) ja välittömän kaasulähdön (Zero start) välillä (P09).
• Asetukset ja rajoitukset: Renkaan koon määritys (P06) nopeusmittarin kalibroimiseksi, nopeusrajoituksen asettaminen (P08) sekä automaattinen virransäästötila (P04).
• Vikakoodien diagnostiikka: Näyttö ilmoittaa mahdollisista jarrujen, moottorin tai kontrollerin sähkövioista suoraan ruudulle.
• Latausliitäntä: Näytön takana on USB-portti esimerkiksi puhelimen lataamista varten. Näyttö kytkeytyy suojamoodiin, jos usb-portista otetaan yli 1A.

Tekniset tiedot ja yhteensopivuus

• Näyttömalli: TF-100 (6-pinninen vedenpitävä Julet-suojaliitin)
• Jännite: 36V / 48V (yhteensopiva molempien kanssa)
• Maksimivirta: 20A
• Tuettu moottoriteho: 500W – 800W
• Paketin sisältö: Kontrolleri (ohjausyksikkö), LCD-näyttö, näytön ja kontrollerin välikaapeli
• Yhteensopivuus: Soveltuu laajasti eri merkeille. Suoraan yhteensopiva muun muassa seuraavien suosittujen mallien kanssa:Kugoo M4 / M4 Pro / Kirin M4 Zero 10X (vastaavat tehoversiot)Muut vastaavat keski- ja huippuluokan sähköpotkulaudat

Asennus ja käyttö

Varmista ennen tilaamista sähköpotkulautasi nykyisen akun jännite, moottorin teho (W) sekä liittimien tyyppi. Katkaise virta ja irrota akku aina ennen vanhojen osien irrottamista ja uuden sarjan kytkemistä.

Sopii mm. seuraaviin sähköpotkulautoihin:

• Kugoo KuKirin M4
• Kugoo KuKirin M4 Pro
• Zero 10X
